SOAL DAN PEMBAHASAN PERANGKAT JARINGAN KOMPUTER KELAS X TKJ

1. Perangkat jaringan yang menghubungkan beberapa komputer kedalam jaringan lokal (LAN)

dan mengirimkan data adalah

a. Switch

b. Kabel LAN

c. Router

d. Modem

e. Access Point

Jawaban A

2. Perangkat jaringan yang menghubungkan dia atau lebih jaringan dan mengarahkan lalu

lintas data diantara mereka adalah

a. Switch

b. Kabel LAN

c. Router

d. Modem

e. Access Point

Jawaban C

3. Perangkat jaringan yang memungkinkan perangkat nirkabel terhubung ke jaringan lokal

adalah

a. Switch

b. Kabel LAN

c. Router

d. Modem

e. Access Point

Jawaban E

4. Perangkat jaringan yang menghubungkan internet yang diberikan oleh ISP (penyedia

layanan internet) adalah

a. Switch

b. Kabel LAN

c. Router

d. Modem

e. Access Point

Jawaban D

5. Berikut ini contoh perangkat jaringan yang ada di SMK YAPURA 2, Kecuali

a. Switch

b. Kabel LAN

c. Router

d. Crimping

e. Access Point

Jawaban D

6. Apa fungsi utama dari switch dalam jaringan lokal (LAN)

a. Menghubungkan dua jaringan

b. Menghubungkan perangkat nirkabel

c. Menghubungkan beberapa komputer dalam LAN

d. Menghubungkan modem ke router

e. Mengatur kecepatan internet

Jawaban C

7. Apa langkah pertama dalam pemasangan access point?

a. Tentukan lokasi pemasangan yang strategis

b. Sambungkan access point ke switch menggunakan kabel Ethernet

c. Konfigurasikan pengaturan jaringan nirkabel

d. Sambungkan kabel uplink dari modem ke access point

e. Pilih lokasi pemasangan yang sesuai

Jawaban A

8. Apa yang harus diperhatikan saat persiapan pemasangan perangkat jaringan?

a. Memeriksa kebutuhan daya listrik

b. Memilih lokasi pemasangan switch

c. Mengonfigurasi pengaturan jaringan pada router

d. Memasang access point pada area yang terbatas

e. Menggunakan kabel koaksial untuk semua koneksi

Jawaban A

9. Setelah pemasangan perangkat selesai, mengapa penting melakukan pengujian jaringan?

a. Memeriksa kebutuhan daya listrik

b. Mengidentifikasi kebutuhan jaringan

c. Memastikan koneksi dan fungsi perangkat

d. Menetapkan lokasi pemasangan access point

e. Konfigurasi pengaturan jaringan nirkabel

Jawaban C

10. Apa yang harus dilakukan sebelum mematikan perangkat yang akan diganti?

a. Persiapkan kabel jaringan

b. Pastikan memiliki cadangan konfigurasi

c. Sambungkan kabel uplink dari modem

d. Atur pengaturan keamanan pada access point

e. Tentukan lokasi pemasangan modem

Jawaban B

11. Pada tahap apa perangkat jaringan baru diuji setelah penggantian?

a. Pemasangan perangkat baru

b. Konfigurasi perangkat baru

c. Pengujian dan pemantauan

d. Persiapan penggantian perangkat

e. Identifikasi kebutuhan jaringan

Jawaban C

12. Apa yang harus dipertimbangkan saat memilih router baru?

a. Jangkauan sinyal nirkabel

b. Kecepatan koneksi internet

c. Pemeliharaan rutin perangkat

d. Ketersediaan sumber daya listrik

e. Pembersihan fisik perangkat

Jawaban B

13. Apakah fungsi utama access point dalam jaringan nirkabel?

a. Menghubungkan dua jaringan

b. Mengarahkan lalu lintas data

c. Memungkinkan perangkat nirkabel terhubung ke jaringan lokal

d. Mempersiapkan kabel jaringan

e. Menyediakan keamanan tambahan pada router

Jawaban C

14. Setelah penggantian perangkat, mengapa penting melakukan pemantauan jaringan secara

berkala?

a. Memeriksa kebutuhan daya listrik

b. Menyambungkan kabel uplink dari router ke switch

c. Memastikan perangkat baru berfungsi dengan baik

d. Memilih access point dengan jangkauan yang baik

e. Mengidentifikasi kebutuhan jaringan saat ini

Jawaban C

15. Alat untuk menghubungkan switch ke komputer client pada lab komputer SMK Yapura

adalah

a. Switch

b. Kabel LAN

c. Router

d. Modem

e. Access Point

Jawaban A

16. Kepanjangan dari VLAN adalah

a. Virtual Local Area Network

b. Virtual Local Area Networking

c. Virtual Lost Area Network

d. Virtual Lost Area Networking

e. Voip Long Area Network

Jawaban A

17. Metode pengelompokan LAN yang sudah dikonfigurasikan adalah

a. VLAN

b. LAN

c. MAN

d. WAN

e. WLAN

Jawaban A

18. Berikut ini adalah manfaat VLAN, Kecuali

a. Penghematan biaya

b. Memperkecil trafik

c. Mempermudah manajemen jaringan

d. Lebih aman

e. Semuanya salah

Jawaban E

19. Jenis VLAN yang melakukan konfigurasi melalui Port adalah

a. Autentication Base

b. IP subnet address based

c. Protocol based

d. MAC Based

e. Port Based

Jawaban C

20. Jenis VLAN yang melakukan konfigurasi berdasarkan MAC adalah

a. Autentication Base

b. IP subnet address based

c. Protocol based

d. MAC Based

e. Port Based

Jawaban D

DASAT TEKNIK JARINGAN KOMPUTER dan TELEKOMUNIKASI (TJKTI)

  MATERI POKOK : Orientasi Dasar Teknik Jaringan Komputer dan Telekomunikasi

Anatomi Perangkat Keras Komputer Berikut ini adalah anatomi dan bagian-bagian perangkat keras komputer :

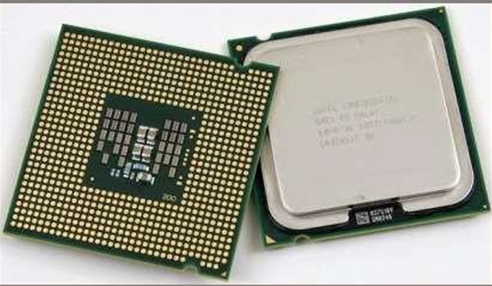

1.     Processor

Bagian terpenting dari prosesor adalah Aritcmatics Logical Unit (ALU), Control Unit (CU) dan Memory Unit (MU) adalah alat penyimpanan kecil yang mempunyai kecepatan aksescukup tinggi.

2.     Memory

·         RAM (Random Access Memory)

Terdapat dua jenis RAM, statik dan dinamik. RAM bersifat volatile, yaitu jika tidakada listrik, maka isi memori hilang.



·         ROM (Read-Only Memory)

ROM adalah tempat penyimpanan data permanen pada komputer, artinya

program / data yang disimpan di dalam ROM ini tidak mudah hilang atau berubahwalau aliran listrik di matikan.



3.     Motherboard/Mainboard

Motherboard adalah bagian utama sebuah komputer. Fungsi motherboard sangat vital, yaitu sebagai penghubung dan tempat bertemunya koneksi semua hardware komputer, mulai dari power supply, prosesor, RAM, harddisk, mouse, keyboard dan yang lainnya. Prinsip kerja motherboard ini sebetulnya cukup sederhana, yaitu menyediakan jalur komunikasi antar bagian komputer.



Keterangan gambar :

1) Soket Prosesor. Soket ini merupakan tempat dimana prosesor dipasang. Jenis soket menentukan prosesor apa yang bisa dipasang pada soket tersebut. Jadi soket tertentu hanya bisa dipasang prosesor tertentu saja.

2) Slot Memori. Slot ini digunakan untuk memasang memori utama komputer. Jenis slot memori juga berbeda-beda, tergantung sistem yang digunakannya.

3) Northbridge, menjembatani arus data di sekitar main Memory, Prosesor, dan AGP juga mengatur kerja power management.

4) Southbridge, mengatur kerja peripheral-peripheral semacam IDE Controller, PCI, ROM Bios, Keyboard & Mouse, USB, Eth. LAN, Modem dan fungsi I/O lainnya.

5) Slot PCI Express x16, merupakan slot khusus yang bisa dipasangi kartu VGA generasi terbaru.

6) Slot PCI Express x1, merupakan slot untuk memasang periferal (kartu atau card) lainnya selain kartu VGA.

7) Slot AGP, merupakan slot khusus untuk memasang kartu VGA generasi sebelum adanya slot PCI Express.

8) Slot PCI, merupakan slot umum yang biasa digunakan untu memasang kartu atau card dengan kecepatan di bawah slot AGP dan PCI Express.

9) BIOS (Basic Input-Ouput System). Merupakan program kecil yang dimasukkan ke dalam IC ROM atau Flash yang digunakan untuk menyimpan konfigurasi dari sebuah motherboard.

10) Baterai CMOS, baterai khusus untuk memberikan daya pada BIOS.

11) Port SATA, merupakan antarmuka untuk media penyimpanan generasi terbaru. Port SATA bisa digunakan untuk menghubungkan Hard Disk dengan sistem komputer.

12) Port IDE, merupakan antarmuka media penyimpanan sebelum generasi SATA.

13) Port Floppy Disk, digunakan untuk menghubungkan media removable atau media penyimpanan yang bisa dicopot yaitu Disket atau Floppy Disk.

14) Port Power, yaitu port untuk memberikan daya kepada sistem komputer.

15) Back Panel, merupakan kumpulan port yang biasanya diletakkan di belakang casing atau wadah komputer PC. Port atau colokan yang biasanya ada di belakang casing komputer PC adalah :

16) Port PS/2 Mouse, untuk menghubungkan mouse dengan komputer.

17) Port PS/2 Keyboard, untuk memasang keyboard.

18) Port Paralel, untuk memasang periferal kecepatan rendah dengan lebar data delapan bit. Biasanya digunakan untuk memasang printer sebelum generasi USB.

19) Port Serial, digunakan untuk memasang periferal kecepatan rendah dengan mode transfer data serial. Namun saat ini jarang digunakan.

20) Port SPDIF, digunakan untuk menghubungkan komputer dengan peripheral audio seperti home theatre.

21) Port Firewire, untuk menghubungkan peralatan eksternal kecepatan tinggi seperti video capture atau streaming video.

22) Port RJ45, digunakan untuk menghubungkan komputer dengan jaringan LAN.

23) Port USB, digunakan untuk antarmuka dengan periferal atau peralatan eksternal generasi baru. yang menggantikan port paralel dan serial.

24) Port Audio, digunakan untuk menghubungkan komputer dengan sistem audio seperti speaker, mikrofon, line-in dan line-out.

Jenis-jenis motherboard berdasarkan ukurannya :

1)      ATX, dengan ukuran 30.5cm x 24.4cm.

2)      Micro ATX, dengan ukuran 24.4cm x 24.4cm.

3)      Mini ITX, dengan berukuran 17cm x 17cm.

4)      Extended ATX, dengan ukuran 30.5cm x 3.30cm.

4.     Casing

Agar semuanya terjaga kebersihannya dan tidak terlihat berantakan maka “dibungkus” oleh suatu perangkat bernama casing. Di dalam casing biasanya ditambahkan suatu kipas angina (fan) agar suhu di dalam komputer terjaga.



5.     Power Supply Unit (PSU)

Power supply komputer adalah bagian penyedia sumber tegangan bagi semua bagian pada komputer. Power Supply merupakan bagian yang mengolah tegangan AC dari jala- jala listrik menjadi beberapa tegangan DC dengan tegangan dan arus tertentu sesuai kebutuhan masing-masing bagian pada komputer.

Jenis-jenis konektor yang ada pada PSU komputer adalah :

a.    Konektor Power Motherboard 20/24 Pin



b.    Konekter Power Motherboard 4/6/8 Pin



c.     Konektor Power Molex 4 Pin



d.    Konektor Power SATA 15 Pin



e.    Konektor Power FDD 4 Pin



6.     Hard Disk Drive

HDD merupakan media simpan data dan sistem operasi/aplikasi yang dilengkapi alat baca dan tulis yang terpasang tetap (fixed). Dengan fungsi sebagai media penyimpanan maka sebenarnya komputer dapat dijalankan tanpa HDD asal ada media penyimpanan lain yang cukup memadai.



Jenis-jenis hard disk drive berdasarkan posisi fisik terhadap casing :

a.    Hard disk internal, yang pemasangannya berada di dalam casing.

b.    Hard disk external, yang pemasangannya berada di luar casing, dan sifatnya portable.



Jenis-jenis hard disk drive berdasarkan konektor kabel datanya :

a.    IDE (Intergrate Drive Electronics)



b.    SATA (Serial Advance Technology Attachment)



c.     SCSI (Small Computer System Interface)

Jenis-jenis hard disk drive berdasarkan bentuk fisik dan ukurannya :

a.    Hard disk 3,5 inci, biasanya digunakan pada komputer desktop.

b.    Hard disk 2,5 inci, biasanya digunakan pada komputer laptop.

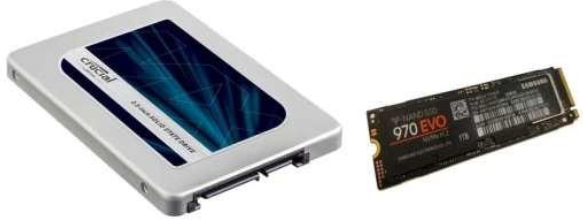

Selain hard disk drive, saat ini sudah mulai digunakan SSD (Solid State Drive) yang mulaipopuler sejak tahun 2008.



7.     Optical Disc Drive

ODD merupakan alat yang berfungsi untuk membaca dan menulis media penyimpanan piringan optic, seperti CD, DVD, ataupun Blue-ray Disc.



8.     CPU Cooler

CPU Cooler (pendingin) atau sering disebut heatsink ini merupakan logam dengan desain yang khusus terbuat dari alumuniun dan juga tembaga yang berfungsi untuk memperluasdan mempercepat proses transfer panas dari sebuah prosesor atau chipset.



Jenis-jenis pendingin CPU :

a.    Air Cooler, pendingin yang memanfaatkan udara.



b.    Water Cooler, pendingin yang memanfaatkan cairan.

c.     Passive Cooler, pendingin yang hanya memanfaatkan heatsink saja.



9.     Additional Card

Additional Card (kartu tambahan) adalah berbagai macam perangkat tambahan yang dipasang pada slot ISA, PCI, dan PCI-e yang ada pada motherboard. Fungsinya adalah untuk memberikan fungsi atau kemampuan tambahan pada computer. Contohnya :

1.    Display Adapter Card

Display Adapter Card, atau sering disebut VGA (Video Graphic Adapter) adalah kartu tambahan yang berfungsi untuk melakukan pemrosesan video oleh Graphic Processing Unit (GPU). Dan juga untuk menghubungkan komputer dengan perangkatmonitor.



2.    Network Interface Card

Network Interface Card (NIC), atau sering disebut LAN (Local Area Network)

Card adalah kartu tambahan yang berfungsi untuk menghubungkan komputer ke dalam jaringan. Baik yang menggunakan media kabel (wired) ataupun nirkabel (wireless).



3.    Sound Card

Sound Card atau Audio Card adalah kartu tambahan yang berfungsi untuk melakukan pemrosesan suara atau audio. Dan juga untuk menghubungkan komputer dengan perangkat speaker.



10.  Main Peripheral

Main Peripheral adalah perangkat tambahan harus ada untuk dapat mengoperasikan komputer sehingga peripheral ini tidak dapat dipisahkan dengan komputer utama. Yaitu

:monitor, keyboard, dan mouse.



11.  Auxilliary Peripheral

Auxilliary Peripheral adalah perangkat tambahan yang tidak harus ada pada saat pengoperasian komputer, sehingga peripheral ini merupakan perangkat tambahan untuk memaksimalkan kerja computer. Contohnya : printer, scaner, speaker, dan lain-lain.
